一、主要特征
1、填料： 碳
2、固体含量（WT%） 50-65
3、密度（g/cm3） 1.0-1.3
4、粘度（dpa.s20%）200-500（VT-04E粘度检测仪)
5、涂布面积（cm2/g）（取决于膜层厚度） 100-200
6、方电阻（Ω/□/25цm）  20-1K
7、附着力（3M600胶带，垂直拉） 无脱落
8、硬度 ＞H
9、挠曲性（导线宽1mm，2公斤×180°外折×1分钟×10次） △R＜20%R

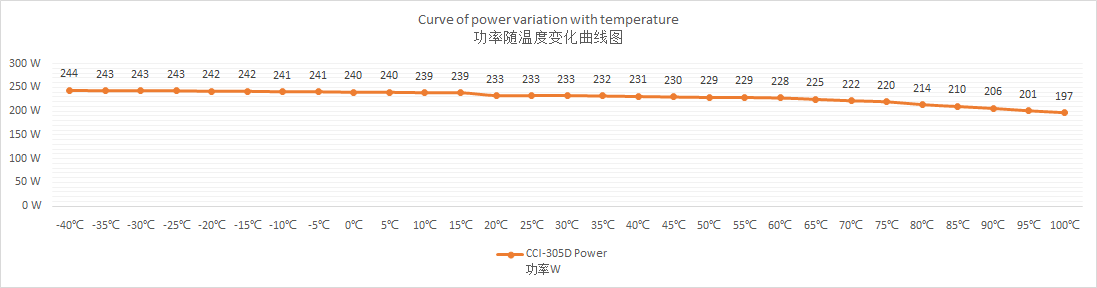

10、通电功率稳定性  功率变化率＜±2% （表面发热温度60℃左右，无外控温装置，连续通电30天测试功率）
二、使用方法
1、基片 PET;
2、丝网 用200-300目不锈钢丝网或聚脂丝网印刷；凹印；涂布；
3、稀释剂 以本公司专用稀释剂稀释，使用前应充分搅拌；
4、固化工艺（推荐） 140℃×10分钟；
5、清洗剂 DBE、783；
6、储存 室温保存，未开封的储存期在6个月以上；
7、包装 1.00公斤（或按要求包装）
三、操作与安全
1、丝印使用公制40-120T或英制100-305目聚脂或不锈钢丝网印刷，刮胶硬度为65-80度。
2、使用前充分搅拌均匀。
3、印刷基材须处理干净，如残留有油脂、氧化物、手汗及其它污染物时，会严重降低附着力及电气性能。
4、印刷时须有足够碳浆，否则会影响印刷性能和碳膜印刷厚度，导致阻值变化。
5、为确保碳膜性能基本一致，印刷时应尽量保持粘度相同；加稀释剂时应将碳浆收起来与部分新碳浆混合，再适量（小于5%）加入专用稀释剂后，充分搅拌均匀。
6、固化须彻底，否则无法获得所需特性，固化条件依设备不同需作微调。

CCI-305D远红外电热碳浆是千代电子材料有限公司生产的一种快干型低温固化导电碳浆。它是由超细碳粉、石墨烯和低温固化热塑性树脂、热固性树脂精研而成，适用于丝网印刷。可广泛用于印刷柔性远红外电热膜，使用在PET、PVC片材上，有着良好的印刷性、相溶性、附着力、发热功率稳定性。
