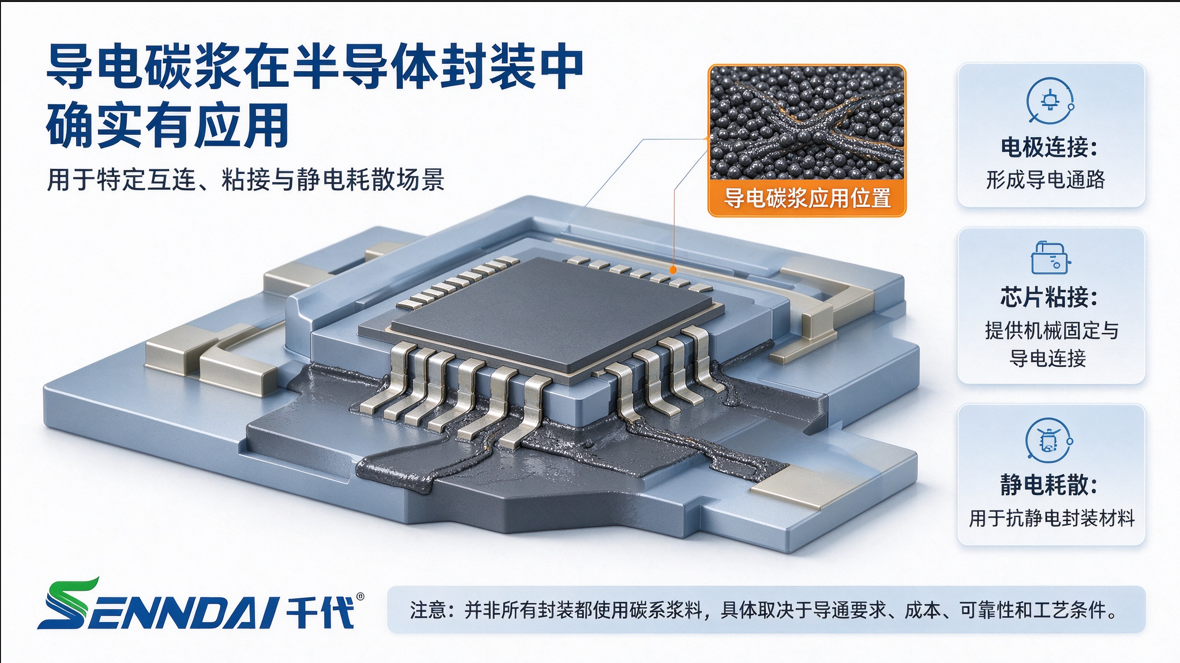

常规半导体芯片主电流互联、固晶粘接（Die Attach）绝对不用普通导电碳浆。芯片大功率导电互联（功率器件、CPU/GPU）主流是银胶、焊锡、铜膏；碳浆在封装里，只做ESD防静电、屏蔽、接地、集成电阻、载板/引线框架辅助线路等功能性薄层，不是功率互联材料。 碳浆优势：无银迁移、耐硫化、阻值可调、低温固化、成本低；短板：电阻率远高于银/铜，无法承载大电流。

一、五大成熟量产应用场景

1. 封装载板/引线框架 ESD防静电接地层（最常用）

2. 封装载板集成印刷碳膜电阻（嵌入式无源）
3. EMI电磁屏蔽涂层（塑封器件、Fan-out扇出封装）
4. 银浆线路保护层（引线框架/载板银线路防银迁移、防硫化）
5. 光电芯片封装遮光+防静电复合层（图像传感器、光电二极管）
二、千代碳浆在半导体封装配套选型参考
导电碳浆不用于半导体芯片大功率固晶互联，主要用于QFN/DFN、MEMS、CMOS图像传感器封装载板与引线框架的ESD静电泄放、EMI屏蔽、载板嵌入式印刷电阻，以及银浆线路防硫化保护层；相比银浆最大优势是无银迁移、耐硫化，适合汽车、高湿环境半导体器件。

在IC载板/基板表面直接丝印导电碳浆，直接制作片式碳膜电阻，集成在封装内部，省去贴片电阻元件，简化SMT。

1. 方块电阻：ESD接地一般10⁴~10⁸ Ω/□；碳膜电阻按需定制；屏蔽层选低方阻碳浆；

2. 固化温度：引线框架/载板基材限制，优先120–150℃低温固化，避免损伤芯片、塑封料；

3. 低离子析出（Na⁺、Cl⁻）：半导体封装硬性指标，离子污染会造成封装漏电、腐蚀芯片；

4. 附着力+耐湿热老化（85℃/85%RH，1000h），高温高湿后电阻漂移小；

5. 低挥发份、低出气：固化后不能析出小分子，污染芯片金丝/铝丝、封装胶体；

6. 印刷精细度：丝印线宽最小可达50–75μm，适配高密度载板图形。
